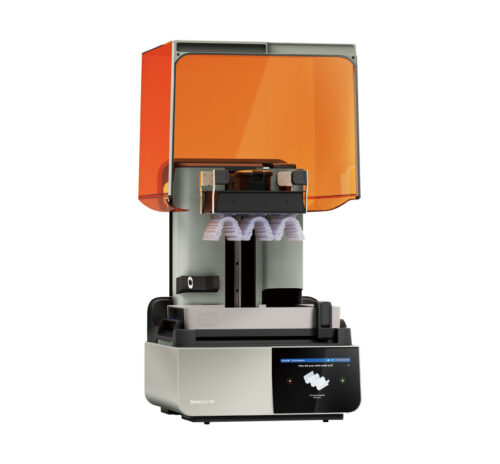

formlabs Form 4B
LFD方式を搭載した次世代光造形3Dプリンター
Formlabsの新技術『LFD™ プリントエンジン』により、造形物のサイズや量に関わらず各層のレジンを瞬時に硬化。 安定の表面精度により、高精細にフィットする模型、器具、補綴物が製作可能です。
Form 4B
| XY解像度 | 50 µm |
| 平均造形速度 | 40 mm/h |
| 積層ピッチ | 25-300 µm |
| 造形サイズ | 200×125×210 mm |
Form 4Bの特長
超高速
超高速な造形で作業効率を向上。Form 4Bは、材料の種類によりForm 3B+の2～6倍の速さで造形、全材料で造形速度が平均3.5倍向上しており、また最大造形サイズが30%拡大しています。
高精度
射出成形品に匹敵する造形品質。最小50 µmの高精細で複雑形状も鮮明に表現。また50 µmのピクセルサイズとサブピクセル解像度の高度スムージングで、これまでになく滑らかな表面を実現します。
直感的
誰でも15分以内で習得が可能。モデルのインポートから二次硬化まで、分かりやすい操作とフローで誰でも簡単に手順を習得することができます。

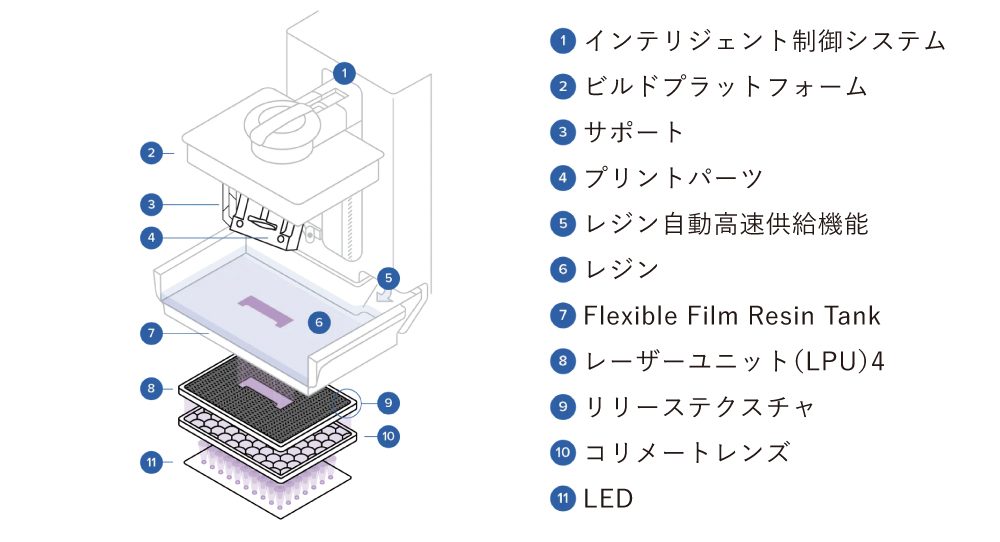

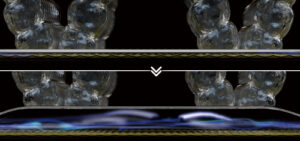

LFS方式（Low Force Stereolithography™）から
LFD方式（Low Force Display™）に
Form 4Bは、超高出力LED、コリメートレンズ、光学フィルター、堅牢な液晶ディスプレイを組み合わせた、次世代のMSLAプリントエンジンLow Force Display™（LFD）を搭載。これまでより一段上のパワフルさとアクセスしやすさを実現した光造形3Dプリントが誕生しました。

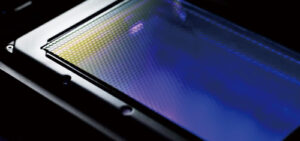

❽ レーザーユニット（LPU）4
LPU 4に搭載されている高解像度液晶ディスプレイとコリメートレンズにより、造形品断面が非常に精密な仕上がりになります。
推定造形可能量：600,000～1,900,000層(材料や積層ピッチによる)
例：診断用モデル(高さ22mm)のモデルをgreyレジンv5を使って積層ピッチ100µmで造形した場合、約5,000点の造形が可能
❼ Flexible Film Resin Tank
❾ リリーステクスチャ
Flexible Film Resin Tank ※1とリリーステクスチャ※2のおかげで造形中の剥離力が低減され、精度再現性が高く、高精細な造形品が出来上がります。
※1 2層の柔らかいフィルムで構成剥離時にかかるレイヤーへの負荷を最小化。
※2 独自のマイクロテクスチャが施された光学フィルムで、空気の通り道を作ることでレジンタンクがLPUに吸着してしまうのを防ぎます。

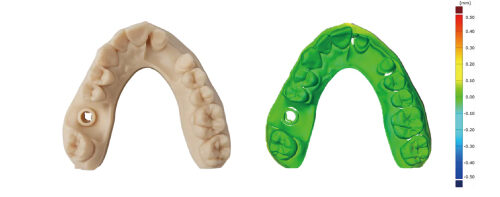

高精細｜95％が誤差±50㎛以内を実現
▪ 造形物のスキャンデータとSTLデータの比較

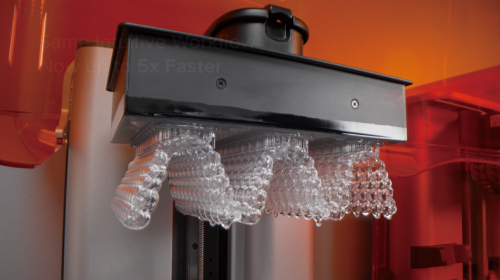

超高速｜造形速度が平均3.5倍向上し、最大造形サイズが30%拡大

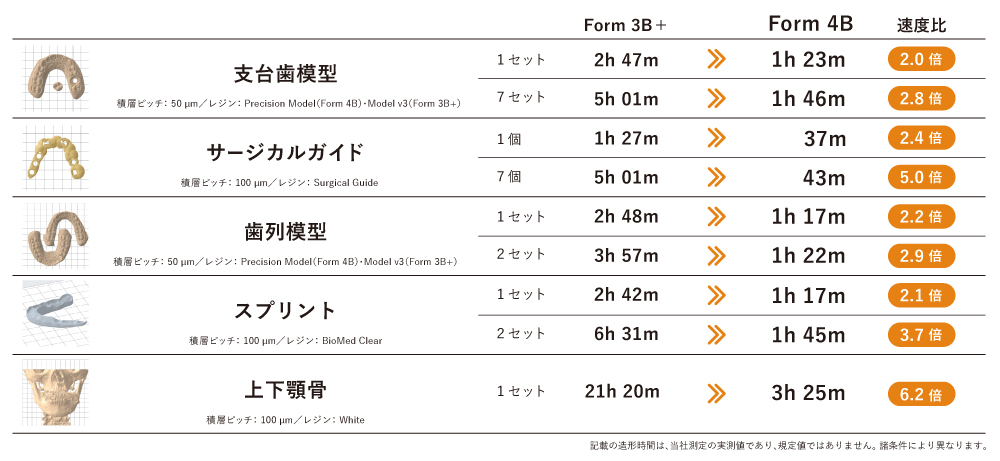

▪ Form 3B+との造形速度比較（↓クリックすると拡大します）

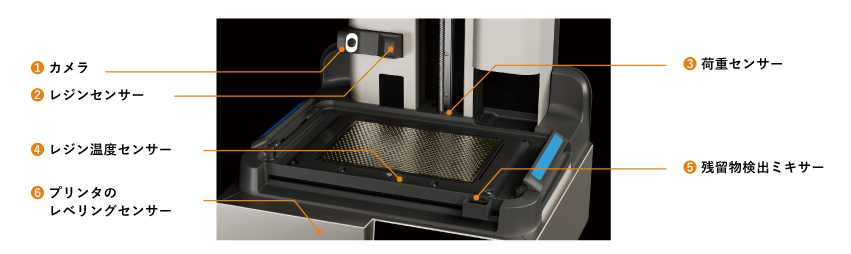

インテリジェント制御システム
６種類の制御システムが、温度・レジン充填量、プリント時の荷重・プリント状態をプリンタ内部で正確に測定・維持
❶ カメラ
リモート監視、プリント履歴、造形中のタイムラプス画像撮影、 簡単に無効化。
➋ レジンレベルセンサー
レジンタンク内のレジン量を正確に計測。
➌ 荷重センサー
材料や形状に応じて造形速度と造形品質のバランスを最適化。
➍ レジン温度センサー
高速熱伝導によるレジン加熱、赤外線温度センサー付き。材料の種類に応じてレジンを25～45℃まで自動加熱。 Form3B＋から昇温機能がパワーアップ。
➎ 残留物検出ミキサー
タンク内で硬化済みレジンの有無をチェックし、造形失敗の可能性を素早く検出。
➏ プリンタのレベリングセンサー
プリンタを水平に設置させることでタンク内のレジン量計測と供給を補助。
レジン自動供給システム
Form 3B+から機能がレベルアップ！ レジンを迅速かつ正確に供給し、無駄を最小限に抑えながら材料の切り替えも簡単に
▪ 高速充填
ほぼすべてのレジンで、からのレジンタンクを2～8分で充填し、Form３B+と比較し5～10倍の充填速度を実現。
▪ プラスチック廃棄物を63％削減
カートリッジ本体は、より少ないプラスチック量で確実に貯蔵できるよう再設計されました。
▪ フォームファクタが30%小型化
カートリッジが小型化されコンパクト収納が可能。
▪ カートリッジの正確な管理が可能に
RFIDベースでカートリッジレベルの正確な管理が可能に。
※ レジンに関してはお問い合わせください。→歯科専用お問い合わせはコチラ
新機能！

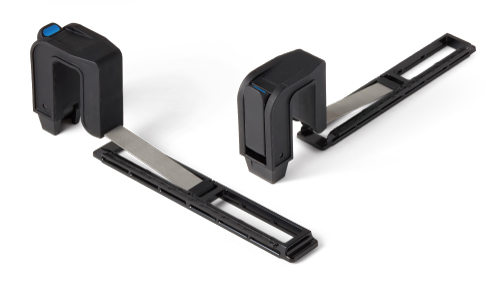

Form 4B レジンミキサー
造形中にタンク内のレジンを均一に混ぜ合わせる力が向上！レジンミキサーは基本的に寿命設定がなく、物理的に損傷するまで使用可能。 各レジンタンクに１つずつ用意することでより運用を容易にします。

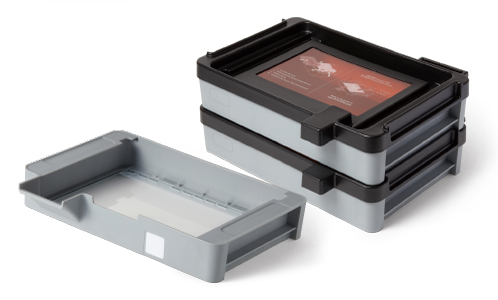

Form 4B レジンタンク
光学面のフィルムも設計が見直され長寿命化に（平均的なユーザー様で1-2年間使用可能）。またレジンタンクには再利用可能な蓋が付いているため、積み重ねての保管が容易になりました。 推定造形可能量：Formlabs提供のどの材料でも75,000層以上の造形可能 例：平均的な高さのモデル(高さ22mm)を積層ピッチ100μmで造形した場合、どのレジンでも約340点の造形が可能

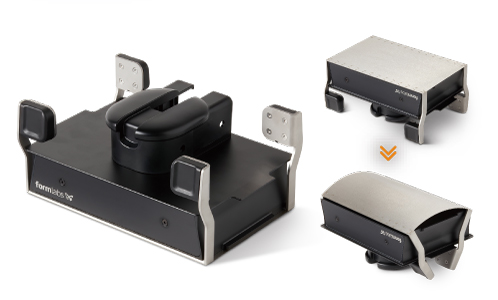

Build Platform Flex（オプション）
完成した造形物の取り外す作業を簡単にする逸品。造形物の張り付き面がたわむことで、造形物が剥離します。

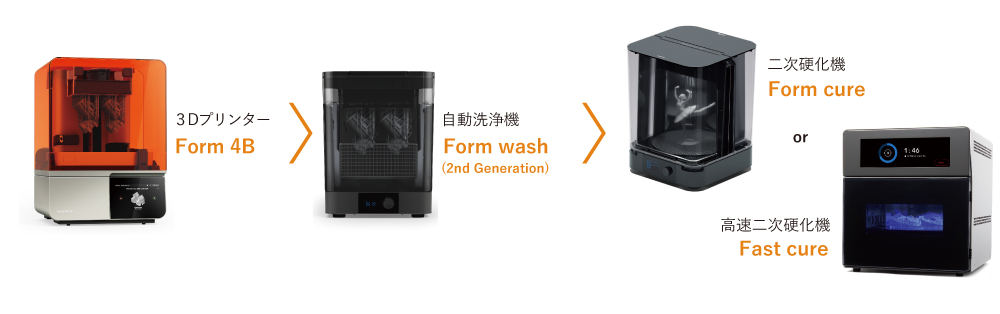

ワークフローをさらに快適に
適切な後処理をすることで変形や反りを抑え、安定した高精度な造形が行えます。
デンティストリーをもっと身近にする革新的なソリューション

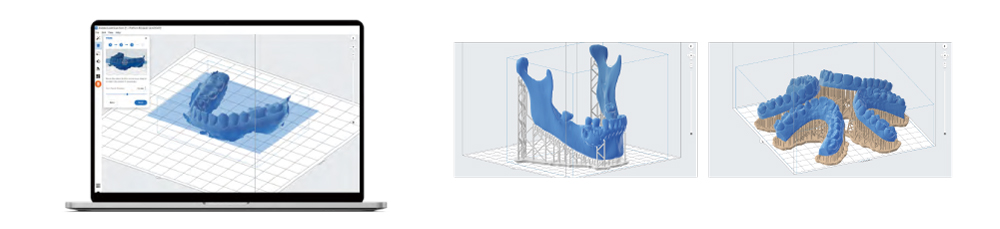

専用ソフトウェア｜PreForm Dental
▪ 簡単な操作でプリントをアシスト。理想の設定を選択するだけで、自動で最適なサポート材を生成
▪ プリント見込時間や材料使用量、パッキング率などの重要な情報も造形設定中に確認が可能
▪ 必要な消耗品の設置などプリンタ側のセットアップが完了したら、リモートでプリントを開始
▪ 詳細な条件設定もカスタマイズ可能
▪ レイヤーごとの厚さ調整が可能
システム推奨：Windows10（64bit）以上または MacOS 11.0 以上、OpenGL 2.1、４GB RAM 以上、NVIDIA GeForce RTX 3050（8GB）以上推奨
ファイル形式：STL／OBJ（入力）、FORM（出力）
Form 4B 仕様一覧
| 機種 | ３Dプリンター |
| 製品名 | Form 4B |
| 造形方式 | Low Force Display™（LFD） |
| 最大造形サイズ | W 200 × D 125 × H 210（mm） |
| 積層ピッチ | 25 ～ 300 µｍ（レジンによって設定） |
| XY軸解像度 | 50 µm |
| 造形速度 | 平均 40 mm/h、最高 100 mm/h |
| 本体サイズ/重量 | W 398 × D 367 × H 554 mm / 18.3 ㎏ |
| 初回付属品 | レジンタンク×１、レジンミキサー×１、プラットフォーム×１、フィニッシングキット |
| フィニッシングキット内容 | 仕上げ用トレイ、ヘラ、洗浄専用桶×2、すすぎ用バスケット、スクイーズボトル、フラッシュカッター、ピンセット、グローブ、取り外し用工具、取り外し用治具 |
製造元：Formlabs, Inc.（U.S.A）
医療機器届出番号：13B1X10100000126
関連製品

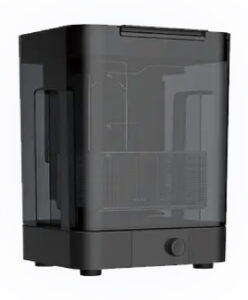

Form Wash（2nd Generation）
| 機種 | 自動洗浄機 |
| 製品名 | Form Wash（2nd Generation） |
| 本体サイズ/重量 | W315 × D293 × H405 mm / 8.6 kg |
| タンク容量 | 14.4 L |
| 最大モデルサイズ | 200 × 145 × 195 mm |
| 動作温度 | 推奨温度 18～28℃ |
| 電源 | 90～240V 6.0A、50/60Hz、50 W |

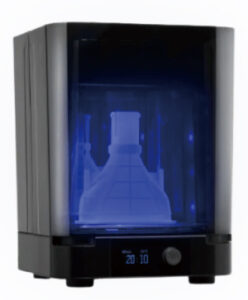

Form Cure
| 機種 | 二次硬化機 |
| 製品名 | Form Cure |
| プリンターの互換性 | Form 2、3B/+、3/+、４B |
| 本体サイズ/重量 | W262 × D293 × H340 mm / 5.6 kg |
| ターンテーブルの直径 | 19.3 cm |
| 造形物の最大高さ | 18.5 cm |
| 動作温度 | 推奨温度 18～28℃ |
| 最大硬化チャンバー | 80℃ |
| 光源 | 13 個の多方向 LED |
| LEDパワー／波長 | 39 W／405 nm |
| 電源 | 90～240V 6.0A、50/60Hz、144W |
製造元：Formlabs, Inc.（U.S.A）
医療機器届出番号：13B1X10100000096

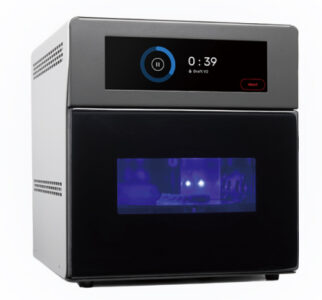

Fast Cure
| 機種 | 二次硬化機 |
| 製品名 | Fast Cure |
| プリンターの互換性 | Form 2、3B/+、3/+、3L/BL（高さ6.5cmまで）、４B |
| 本体サイズ/重量 | W275 × D310 × H310 mm / 8.2 kg |
| ターンテーブルの直径 | 18 cm（水平歯列弓8つまで対応） |
| 造形物の最大高さ | 6.5 cm (~垂直歯列弓) |
| 動作温度 | 5～35℃ |
| 最大硬化チャンバー | – |
| 光源 | 56 個の多方向 LED |
| LEDパワー／波長 | 200 W／405 nm |
| 電源 | 100～200V 5.4A、50/60Hz |
製造元：Formlabs, Inc.（U.S.A）
医療機器届出番号：13B1X10100000118
アフターサポートも充実！
メーカー機器保障【１年間】｜Formlabs社の機器保障
Formlabs社（製造元）の機器保証は、Form 4Bに不具合が発生した際に、修理部品の無償提供や、修理不能と判断された場合に、無償で機体交換出来る内容になります。 有償で＋1年間、＋2年間の延長をお付けすることもできます。
※ 不具合発生時の検証作業および修理作業は、購入者様が直接製造元とコンタクトを取り対応して頂きます（販売店等は介在できません）。
有償独自サポート 【１年間】｜販売店のサポートプラン ※オプション
販売店では、お客様により良くForm 4Bをご使用いただくことを目的とした有償のサポートプランを独自にご用意しております。 購入後１年間の不具合時の対応マニュアルの提供や必要な修理作業の代行などを行います。 詳しくはお問い合わせください。
