BioStudio®は、位相差顕微鏡・蛍光ユニット・CCDカメラが一体となった観察装置です。防水性・耐薬品性に優れているので、CO2インキュベーター内に設置し、培養細胞をリアルタイムに高画質でイメージングできます。

カタログPDFをダウンロード

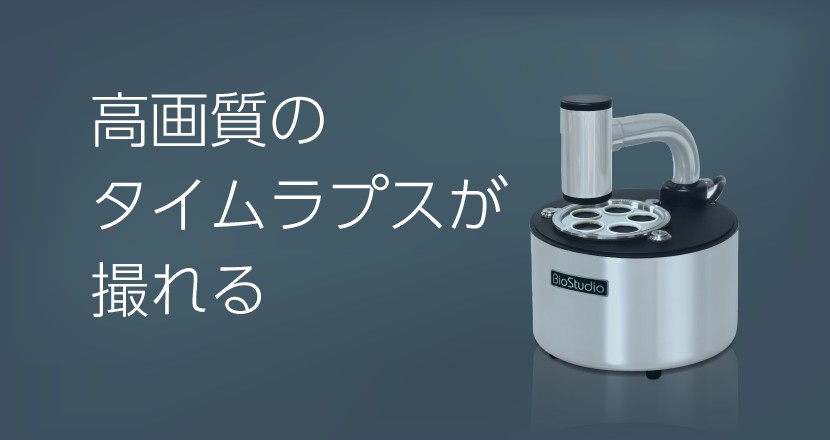

インキュベーター内に設置する高画質のタイムラプスイメージング装置

ニコンの光学技術により鮮明な画質を実現!BioStudio®は、位相差顕微鏡・蛍光ユニット・CCDカメラが一体となった観察装置です。防水性・耐薬品性に優れているので、CO2インキュベーター内に設置し、培養細胞をリアルタイムに高画質でイメージングできます。

アプリケーション例

・蛍光タンパク質の発現を観察
・細胞の分化の様子を観察
・細胞の走化性/細胞分裂/細胞接着
・アポトーシスの観察
・神経突起伸長の観察
・細胞の貪食能の観察
・がん細胞の浸潤
・受精卵の観察
・インキュベーター内の細胞をクリーンルームの外から観察 等

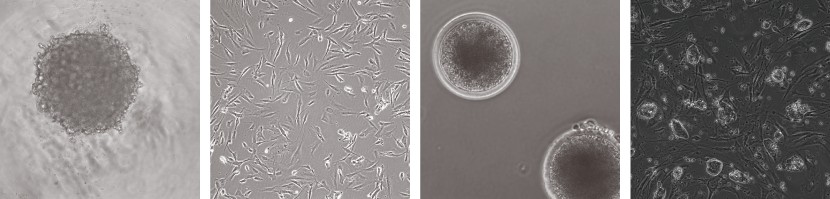

位相差・蛍光でのタイムラプス観察

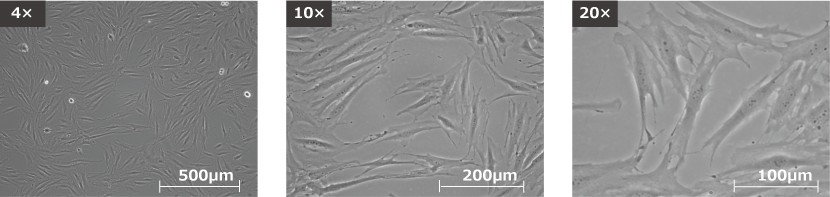

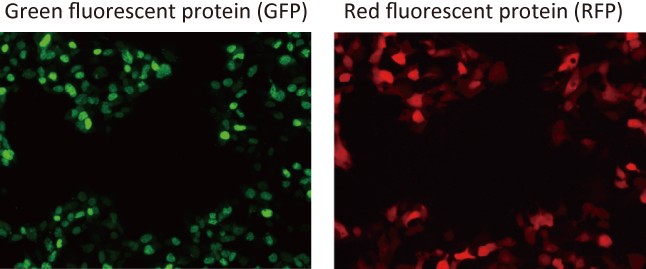

倍率は4倍・10倍・20倍の3段階に切り替えることができ、細胞集団の動きから一つ一つの細胞の形態変化まで観察することが可能です。蛍光観察ではGFP・RFPの2種類の蛍光タンパク質に対応したLED光源を搭載しています。LEDによる蛍光は細胞毒性が低く、さらに位相差観察にも細胞への影響の低い赤色LEDを使用しているため、培養細胞の長時間の撮影に最適です。蛍光タイムラプス撮影は4倍・10倍の広視野(低倍率)観察で行うことができます。

オートフォーカス機能

オートフォーカス機能搭載で、簡単にピントを合わせることができます。タイムラプス観察中もフォーカスを自動調整できるためピントずれの心配がありません。

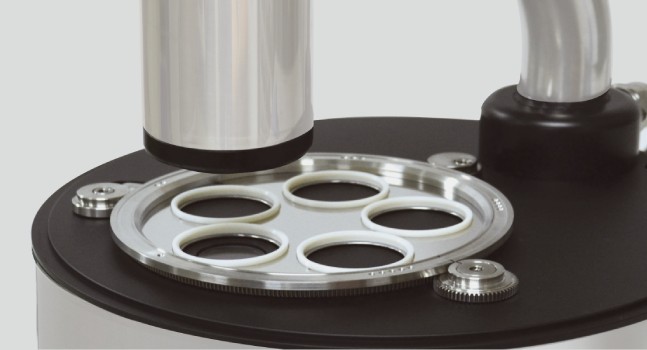

最大5枚のディッシュの多点観察

回転式のXYステージは、撮影ポイントの位置再現性に非常に優れており、ほとんどずれることなく多点のタイムラプス画像が撮影できます。最大5枚の35mmディッシュ(BD Falcon)を同時にセットできるので、培養条件のスクリーニングに最適なツールです。

普段お使いのインキュベーター内に設置可能

回転式のXYステージは、撮影ポイントの位置再現性に非常に優れており、ほとんどずれることなく多点のタイムラプス画像が撮影できます。最大5枚の35mmディッシュ(BD Falcon)を同時にセットできるので、培養条件のスクリーニングに最適なツールです。

※設置可能なインキュベーター:エアジャケット方式またはダイレクトヒーティング方式、内寸 D320 x W320 x H400mm以上、ケーブル孔Φ30mm以上

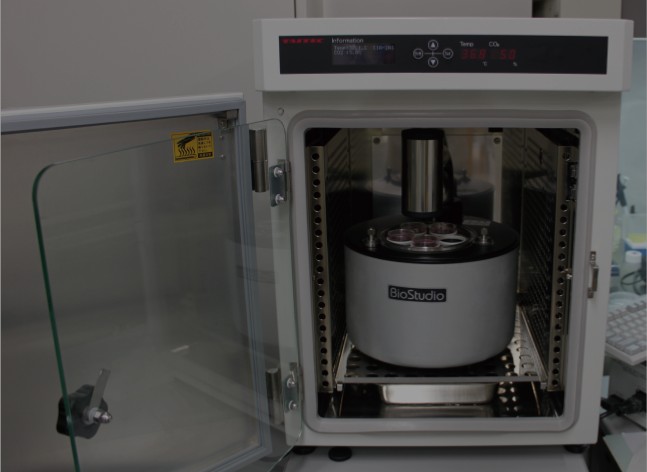

CO2インキュベーター内設置例 【タイテック㈱Prescyto MG-70C】

培地交換・薬剤添加後も同じ点を観察

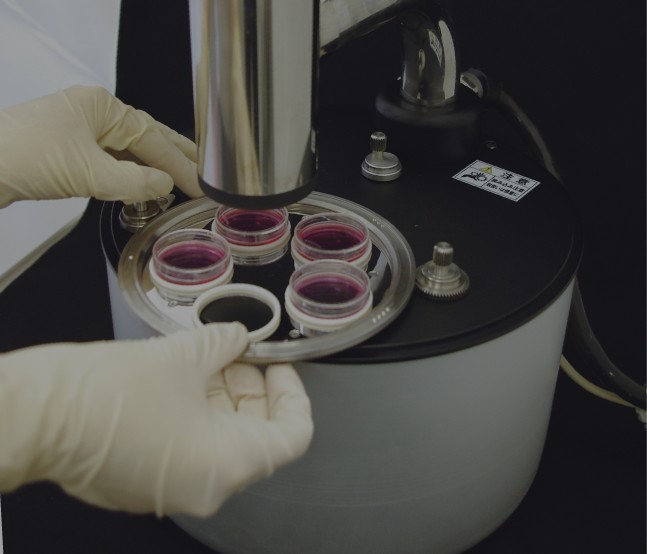

ディッシュをステージごと取り外してクリーンベンチ内で培地交換や薬剤添加が行えます。作業後に再度ステージをセットすることで、同じポイントを継続して観察・撮影できます。

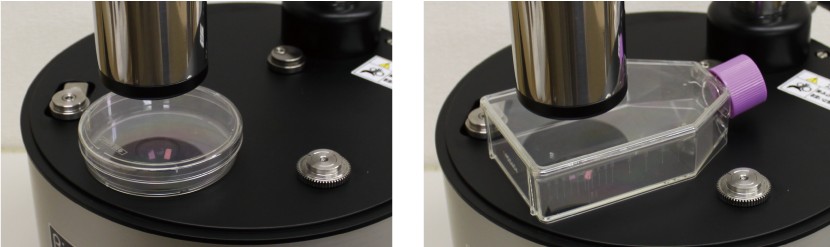

またステージを取り外すと、観察台上が平らになり、10cmディッシュや75mLフラスコも観察することができます。※ オプションとして、10㎝・6㎝ディッシュ、フラスコ等に対応したフラットタイプのステージもあります。

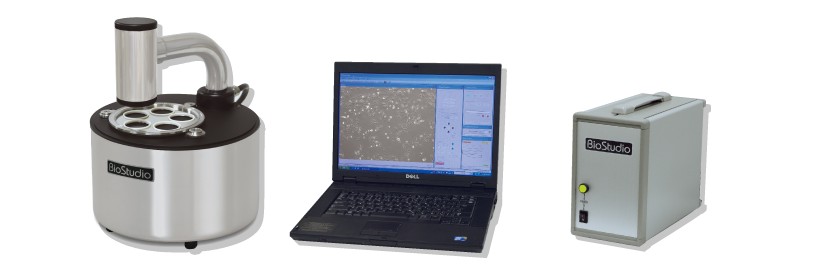

観察操作はすべてパソコンから

使いやすい『タイムラプス撮影専用ソフト』と『動画作成ソフト』

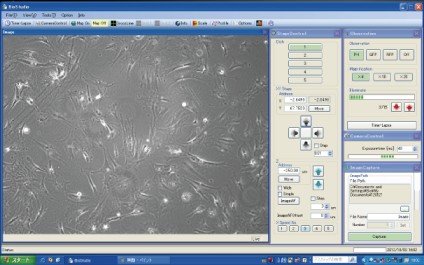

タイムラプス撮影専用ソフト
ステージにディッシュをセットした後のフォーカス調整・ステージ操作はすべてパソコンから行います。倍率切替は4倍・10倍・20倍の3種類、オートフォーカス機能によりすぐピント合わせができ、観察がスムーズに行えます。専用ソフトは使いやすさを追求したシンプルなメニュー構成となっています。タイムラプス撮影の条件を設定した後は、設定した時間間隔で自動的に撮影を行います。またネットワークを利用した遠隔操作も可能です。

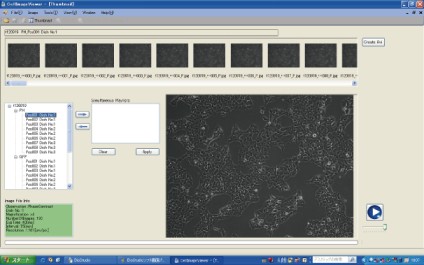

動画作成ソフト CellImageViewer
タイムラプス撮影した画像から動画作成および位相差・蛍光画像の重ね合わせが簡単にできます。動画のフレームレート(コマ送りの速度)調整やスケールバーの挿入も可能です。

主要機能
・位相差+蛍光像GFP/RFPの重ね合わせ
・スケールの挿入
・対応フォーマット: AVI

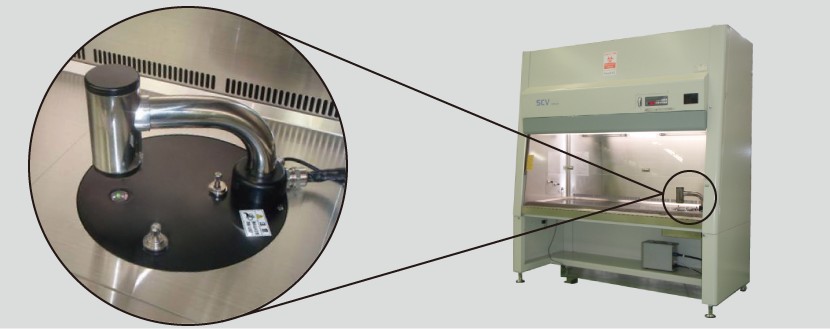

安全キャビネットやアイソレータ内への設置も可能

過酸化水素除染・ホルマリン除染・UV殺菌対応、拭きやすい!コンタミネーションレスな観察装置
BioStudio®は防水性に優れたシンプルなデザインなので、今までになかった「拭きやすい観察装置」として、医療現場での培養細胞の品質管理ツールとして期待されます。安全キャビネットやアイソレータの中で使用することで培養細胞をクリーンな環境内から出すことなく観察でき、コンタミネーションのリスクを軽減させます。

仕様一覧

本体仕様

耐環境性過酸化水素ガス、高湿度環境(湿度 95% RH以下)
観察モード位相差観察、蛍光GFP観察、蛍光RFP観察
遠隔操作(PC操作)フォーカス、倍率切換、XYステージ、調光
位相差観察照明赤色LED 波長627 nm
蛍光波長(励起/蛍光波長)GFP:475/520 nm、RFP:562/624 nm
対物レンズCFI Plan Fluor DL10×(ニコン)
倍率切換(光学変倍)4倍、10倍、20倍
CCDカメラ白黒 有効画素数 1344 × 1024 pxl 約138万画素
視野サイズ(mm)ストローク:5 mm(石英ガラス表面~5mm)、調整幅:最少1μmピッチ
オートフォーカス:サーチ幅±75μm(デフォルト)
XY(Rθ)ステージBD Falcon 35mmディッシュ専用、ディッシュ固定穴:5ヶ所 調整幅:最少1μmピッチ、位置再現性精度:±5μm以下
使用環境温度:20℃~40℃ 湿度:95%RH以下
サイズ・重量φ285×H350 mm(後方にケーブルの出張り約 30 mm)、約10 kg



コントローラー仕様

電源AC 100V 200 VA
使用環境温度:0℃~40℃  湿度:80%RH以下
サイズ・重量H210× W133× D280 mm (突起部含まず)、約5kg



パソコン仕様

パソコンノート型パソコン(Windows、専用ソフトウェアインストール済み)
接続USBポート使用(制御用×1、本体カメラ用×1)



ソフトウェア仕様

操作内容タイムラプス撮影(撮影位置・撮影条件の設定)、オートフォーカス、動画作成、蛍光擬似カラー表示、位相差+蛍光像の重ね合わせ

製造元:株式会社ニコンエンジニアリング(made in JAPAN)
