ライブセルイメージング

BioStudio-T

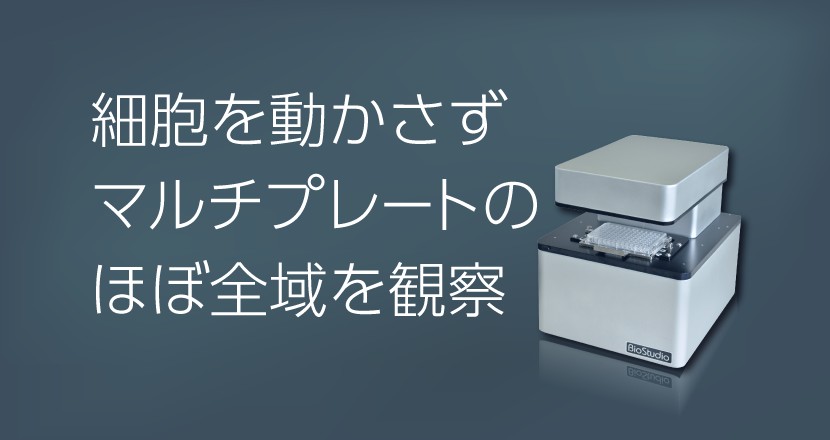

BioStudio-Tは、位相差顕微鏡・CCDカメラが一体となった、マルチプレート全面観察対応の観察装置です。防水性・耐薬品性に優れているので、CO2インキュベーター内に設置し、培養細胞をリアルタイムに高画質でイメージングできます。

カタログPDFをダウンロード

マルチウェルプレートにも対応

広範囲の観察領域がプレート全面に対応しているため、 各種プレート、ディッシュ、フラスコの観察ができます。タイリング画像取得機能も搭載。

タイリング画像

浮遊細胞も動かさずに観察

容器は動かさずに光学系が移動するため、デリケートな細胞や浮遊細胞の観察にも最適。

観察操作はすべてパソコンから

倍率切替・フォーカス調整・観察位置の移動など、すべてパソコンから制御します。倍率は4倍・10倍・20 倍(または、1.6倍、4倍、8倍)の3段階で、オートフォーカス機能により長時間の観察でもフォーカスがずれることなく撮影ができます。ネットワークを利用して別のパソコンやスマートフォンからの遠隔操作も可能です。

安全キャビネットやアイソレータ内への設置も可能

過酸化水素除染・ホルマリン除染・UV殺菌対応、拭きやすい!コンタミネーションレスな観察装置
BioStudio®は防水性に優れたシンプルなデザインなので、今までになかった「拭きやすい観察装置」として、医療現場での培養細胞の品質管理ツールとして期待されます。安全キャビネットやアイソレータの中で使用することで培養細胞をクリーンな環境内から出すことなく観察でき、コンタミネーションのリスクを軽減させます。

仕様一覧

BioStudio-T 本体仕様

観察モード位相差観察
位相差観察照明赤色LED 波長627 nm
対物レンズCFI Plan Fluor DL4×(ニコン)CFI Plan Fluor DL10×(ニコン)
倍率1.6倍, 4倍(光学)8倍(デジタル)4倍, 10倍(光学)20倍(デジタル)
視野サイズ(mm)1.6倍 4.24 × 3.39
4倍 1.69 × 1.35
8倍 0.85 × 0.68
4倍 1.69 × 1.35
10倍 0.68 × 0.54
20倍 0.34 × 0.27
CCDカメラ白黒 有効画素数 1344 × 1024 pxl 約138万画素
撮影範囲X: 124mm、Y: 100mm、Z: 6mm
対応容器各種マルチプレート・ディッシュ・フラスコ容器設置エリア
幅300mm X 奥行150mm X 高さ70mm以下
マルチプレート用位置決めアダプタ標準装備
※その他容器はオプション、または特注対応可
使用環境温度:20℃~40℃ 湿度:95%RH以下
サイズ・重量幅300mm × 奥行340mm × 高さ350mm以下、約12 kg



コントローラ仕様

電源AC 100V 200 VA
使用環境温度:0℃~40℃  湿度:80%RH以下
サイズ・重量H210 × W133 × D280 mm (突起部含まず)、約5kg



パソコン仕様

パソコンノート型パソコン(Windows、専用ソフトウェアインストール済み)
接続USBポート使用(制御用×1、本体カメラ用×1)



ソフトウェア仕様

操作内容タイムラプス撮影(撮影位置・撮影条件の設定)、オートフォーカス、動画作成



製造元:株式会社ニコンエンジニアリング(made in JAPAN)
